Yakma Teknolojisi için Sensör ve Sistemler

Gaz Akışkan Debi-ölçer

1
  • Özellikle yakma uygulamalarındaki yakma havası debisinin hacimsel ölçümleri için kullanılır.
  • Konvensiyonel ölçüm teknikleri ile kıyaslandığında, minimum fark basınç kaybı avantajına sahiptir.
  • Ölçüm prensibi olarak laminar akışın oluşması için gerekli giriş-çıkış mesafelerine ihtiyaç yoktur.
  • Paslanmaz çelikten mamuldür.
  • 400 °C ye varan sıcaklıklarda ölçüm olanağı.
  • Bakım gerektirmez (fazla tozlu akışkan olmadığı sürece)
  • Kanal uygulamasına göre Prizmatik veya dairesel tipleri mevcuttur.
  • Tozlu akışkan uygulamaları için ters temizleme yapılabilir, (opsiyonel)
  • Fark basınç transmiterine bağlantı doğrudan kılcal borular veya müşteri talebine göre tasarlanabilir.
Izgara tipi müşteri taleplerine göre tasarlanabilir, bu yüzden aşağıda verilen teknik veriler genel uygulamalara aittir. Siparişlerde , teknik veri tablosu kullanıcı tarafından doldurulması istenir.
Malzeme Paslanmaz çelik 1.4404 , talebe göre değişik malzemelerden imal edilebilir.
Pnömatik bağlantı Kesik halka bağlantısı (talebe göre değişik bağlantı tipi mümkündür)
Montaj tipleri • Flanşlı bağlantı
• Kaynaklı bağlantı
• Mandal kilitli bağlantı (Jacob rohre)
İşletme sıcaklık aralığı +5°C … +400°C (standart;yüksek sıcaklık mümkün)
Ölçüm şartı Patlama riski ve çok agresif olmayan, yoğunluğu bilinen tüm gaz fazlı akışkanlar
Sistem basıncı - 0,5 … + 0,5 bar (negatif / pozitif basınç)
Tekrarlama doğruluğu ≤ +/- % 1 ölçülen değer
Ölçüm Doğruluğu • Testte kalibreli ≤ +/- % 1 ölçülen değer
• Hesaplama +/- % 5 ölçülen değer
• Uygulamada kalibreli ≤ +/- % 2 ölçülen değer


Ölçüm prensibi Bernolli teorisine dayanır, yani akışkanın toplam kinetik enerjisi (sürtünme kaybı ihmal edilerek, akışkanın dinamik ve static basıncı toplamı) tüm
akış hattı boyunca aynı kalır. Akış hızının olmadığı bir bölgedeki ölçülen durgunluk (stagnasyon – statik) basıncı ile kanal merkezinde ölçülen dinamik basınç
arasındaki fark değer , akışkan hızı hesaplanmasında kullanılarak debi ölçümü yapılır.

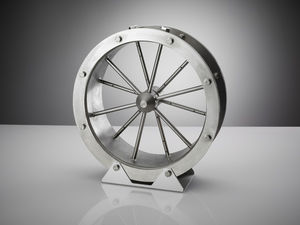

Dairesel Izgara Tipli Boyutları (standart ölçüler) Prizmatik Izgara Tipli Boyutları (standart ölçüler)
Çap : 100 mm … 1,600 mm Kesit : 200 / 200 mm … 1,100 / 1,100 mm
Kanal uzunluğu : L=100 mm Fark basınç ölçüm nozul çapı : 12 mm
Malzeme kalınlığı : 3 mm > 600 mm 'den büyük kesitlerde takviye köşebentli
Opsiyonel : Flanş - Karşı flanşlı
